Tutorial autocad kali ini adalah tutorial bagaimana
sih cara cepat menggunakan perintah line, offset, trim dan juga extend.
Untuk perintah line akan dibahas bagaimana sih cara membuat garis baik garis lurus ataupun garis lengkung. Juga akan
dibahas seperti apa sih trik – trik memberi dimensi disertai cara mengedit dan
mengaturnya. Langsung saja disimak. Seperti tutorial sebelumnya, autocad yang
saya pakai adalah autocad 2010.
Cara membuat garis lurus.
1. kita bisa klik line di toolbar draw. Perintah line akan
aktif di layar.
2. klik garis dan tarik ke arah yang diinginkan. Jika ingin
menggunakan ukuran, langsung ketikkan saja angkanya, misalkan 400 (4 meter).
Itu untuk membuat garis yang arahnya hanya ke atas, bawah,
dan samping kanan kiri.
Kalau untuk membuat garis miring atau garis yang mempunyai
kemiringan, tinggal klik F8. Kalau ingin membuat garis lurus lagi klik F8 lagi.
Untuk membuat garis yang mempunyai kemiringan sudut tertentu
juga ada caranya loh.
Langkah pertama, klik L kemudian enter. Perintah line akan
aktif di layar.
Matikan F8
Klik sembarang tempat untuk memulai menggambar garis.
Akan
keluar tulisan “specify next poin or”.
Klik @ kemudian masukkan panjang garis
yang diinginkan, misalkan 200
kemudian klik < sudut kemiringannya, misalkan
30 derajat.
Jadi masukkan perintah seperti ini @200<30.
Garisnya akan muncul
sesuai dengan perintah yang diketikkan.
Nah mudah banget kan. hasilnya seperti pada gambar di bawah ini
Selanjutnya kita akan cek panjangnya nih tepat 200 atau
tidak. Pasti tepat sih, tapi untuk membuktikan saja. Oh iya, untuk memberi
dimensi antara garis lurus dan garis miring berbeda perintahnya loh. Untuk
mengukur garis lurus menggunakan perintah linear, sedangkan untuk mengukur
panjang garis miring menggunakan perintah aligned. Kita bisa meng klik kedua
perintah tersebut di toolbar.
Pertama, kita akan mengukur panjang garis lurus.
Klik perintah “linear” di toolbar. Perintah linear akan
aktif
Klik ujung garis pertama dan ujung garis terakhir
Tarik ke atas atau ke bawah untuk meletakkan dimensinya.
Kedua, kita akan mengukur panjang garis yang miring
menggunakan perintah aligned
Klik perintah “aligned” di toolbar. Perintah aligned akan
aktif
Klik ujung garis pertama dan ujung garis terakhir.
Tarik dimensi ke arah (atas atau bawah) seperti yang
diinginkan.
Hasilnya seperti pada gambar di bawah
Lanjut lagi, selanjutnya adalah cara atau tutorial bagaimana
menggunakan perintah offset, trim, dan extend.
Offset adalah perintah untuk menggandakan garis secara
paralel
Trim adalah perintah untuk memotong garis
Extend adalah perintah untuk menyambung atau meneruskan
garis.
1. offset
Langkah pertama, buka lembar kerja autocad
Gambar satu garis lurus, bebas.
Klik offset di toolbar atau juga bisa dengan mengetik “o” di
keyboard kemudian klik enter dua kali
Masukkan “specify offset distance or” atau jarak offsetnya,
misalkan 10. Klik enter
Pilih objek yang akan di offset
kemudian arahkan kursor ke kanan atau kiri
Untuk hasilnya bisa lihat gambar di bawah ini ya
2. Trim
Langkah pertama buat garis horizontal
Kemudian buat garis ke arah vertikal dengan bersinggungan
dengan garis horizontal
Lihat gambar untuk lebih jelasnya
Untuk menggunakan perintah trim, klik perintah trim di
toolbar atau bisa dengan mengetik “TR” di keyboard, kemudian enter dua kali.
Perintah trim akan aktif.

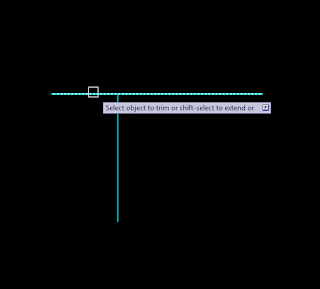

Klik garis yang akan di trim atau di potong.
Pertama klik garis vertikal yang akan di trim, hasilnya akan
seperti ini.
Kemudian, klik garis horizontal yang akan di trim
Hasilnya seperti pada gambar
3. extend
Extend merupakan perintah untuk menyambung atau menyatukan
garis.
Langkah pertama, buat garis ke arah horizontal dan ke arah
vertikal tanpa saling bersinggungan.
Untuk lebih jelasnya lihat gambar.
Klik perintah extend di toolbar atau dengan mengetik “ex”
kemudian enter dua kali.
Perintah extend sudah aktif.
Klik garis vertikal, kemudian klik garis horizontal. Garis
akan tersambung.
Mudah kan?
Sekian dulu ya tutorial singkatnya. Kamis depan jam 9 malam saya akan
post tutorial cara menggambar denah sederhana. So, jangan lupa untuk cek terus
blog arsitektur seru. Jangan lupa komen dan share! Semoga bermanfaat guys!
